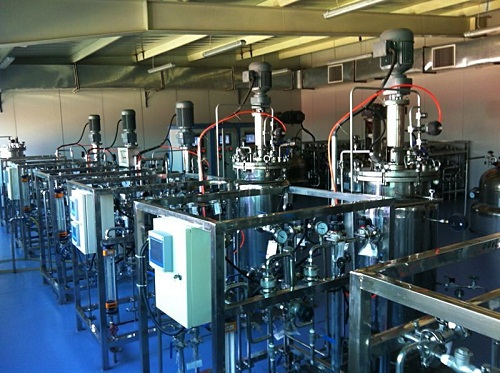

產品介紹：



   本產品用途廣泛，普遍適用于工業規模的發酵生產，可應用于生物農藥，生物肥料等行業。江蘇豐澤可以提供包含從設計、制造、安裝、調試、人員培訓、工藝制度等的發酵工程總包；并能與發酵產品結合，輔助用戶進行各種資格論證。特殊規格可以定制，特殊要求可以專門進行設計。





產品功能：



序號	名稱	技 術 參 數
1	罐 體	設計壓力：罐體設計壓力≤0.3MPa，工作壓力≤0.15MPa，
		采用優化導流設計；設計壓力0.30 Mpa；內外拋光精度Ra≤0.6；
		罐體配備：人孔，視鏡， PH電極、DO電極、溫度電極接口。
		罐蓋配有火焰接種口和各類工藝接口
2	攪 拌	頂式機械攪拌系統；無菌機封系統（釜用機械密封）；
		攪拌結構：方便拆卸可調式攪拌軸及機械密封總成。
		攪拌槳葉：多形式組合式攪拌槳葉，1級梳齒高效消泡槳
3	進 氣	進氣方式：罐底深層通氣一路。（選配氣體環狀分布器）
	系 統	除菌過濾：配備預過濾系統，精度0.3μm；除菌過濾系統，精度為0.01μm；
		供氣方式：配備優質溫壓恒壓供氣系統，穩定持續恒壓供氣。
4	管  路	管路安裝符合微生物發酵要求，無死角，無物料殘留。
	系  統	與物料接觸管路閥門采用衛生級隔膜閥和內壁拋光管。

1.1  系統組成（用戶提供）


序號	系統/設備	規格（L）	罐體材質	夾套/列管材質	數量	備注
1.	種子罐		SUS316L/304	SUS304
2.	二級種子罐		SUS316L/304	SUS304
3.	發酵罐		SUS316L/304	SUS304
4.	補料罐		SUS316L/304	SUS304
5.	酸堿罐		SUS316L/304	SUS304
6.	消泡罐		SUS316L/304	SUS304
7.	配料罐		SUS316L/304	SUS304
8.	儲液罐		SUS316L/304	SUS304
9.	輔助罐		SUS316L/304	SUS304

1.2系統功能

序號	設備	規格（L）	控 制 功 能
			溫度	Ph	DO	轉速	滅菌	壓力	流量	補料	消泡
1.	發酵罐	配套	測控	檢測	檢測	變頻	手動	檢測	檢測	/	/
2.	種子罐	配套	測控	檢測	檢測	變頻	手動	檢測	檢測	/	/

1.3．控制參數

序號	控制參數	技術指標
10.	溫度	四位數顯溫度變送器，配套PT100溫度電極
		測量精度：0.3級（0.3%FS±0.1℃）,測量范圍0-150℃
		控制方式：數字化設定，手/自動控制
		執行機構：氣動閥門/熱水循環泵
		控制內容：雙向控制加熱和冷卻
11.	PH	瑞士公司PH玻璃凝膠電極
		電極可高溫在位滅菌，滅菌溫度：130℃，
		配套不銹鋼P(yáng)H電極護套；
		測量范圍：0-14PH，精度：±0.01PH；
		四位數顯變送器，供電AC 220V，4-20mA
		配備原裝瑞士進口電極屏蔽線
12.	DO	瑞士公司DO膜電極，
		電極可高溫在位滅菌，滅菌溫度：130℃，
		配套不銹鋼DO電極護套；
		測量范圍0-100%，精度±1%；
		配套四位數顯變送器，供電AC 220V，4-20mA
13.	轉速	變頻無級調速系統，功率與電機匹配
		數字化設定轉速數值
		執行機構：變頻器
14.	壓力	壓力表顯示罐內壓力，手動調節
15.	流量	玻璃轉子流量計顯示進罐空氣流量，手動調節
16.	消泡	無
17.	補料	無
